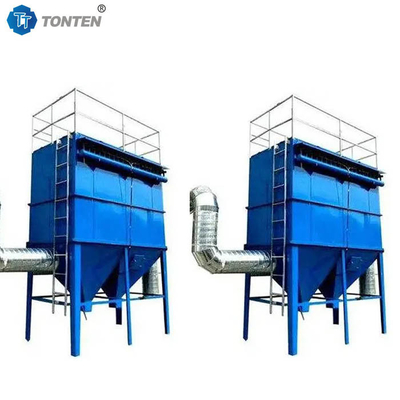

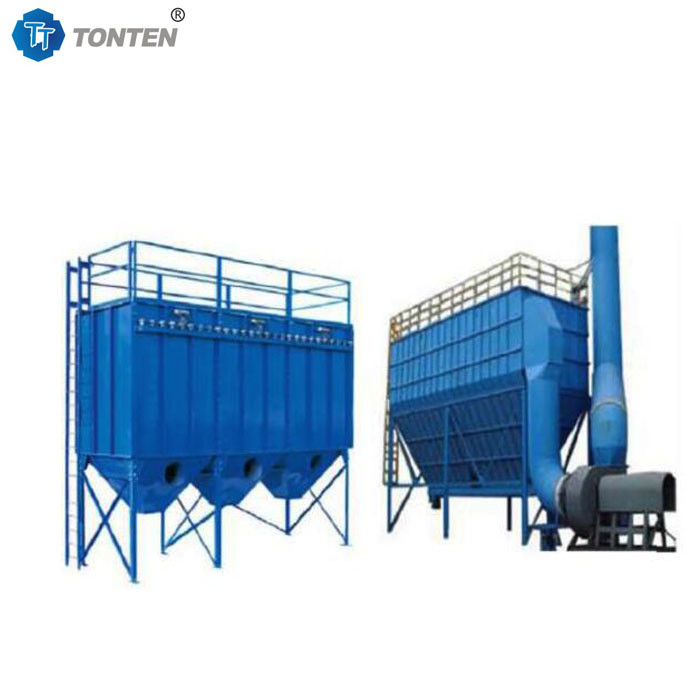

Βιομηχανικός συλλέκτης σκόνης για εργοστάσια τσιμέντου
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TONTEN |
| Αριθμό μοντέλου: | ΤΤ-168-8 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Ξύλινο κουτί |
| Χρόνος παράδοσης: | 5-7 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Δυνατότητα προσφοράς: | 20 μονάδες/μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Όγκος: | 150,36 - 19,5 m3/h | Συνολική περιοχή φίλτρου: | 3200-3300 m2 |
|---|---|---|---|
| Αντίσταση: | 1200-1600 π.Χ. | Γ.Γ.: | 78 τόνοι |
| Κατανάλωση αέρα: | 2-4m3/min | Φίλτρο Qty: | 1344 |
| Πυκνότητα εκφόρτωσης: | λιγότερο από 50 mg/N m3 | Ονομασία: | Σημερινός συλλέκτης σκόνης με φίλτρο αεριωθούμενης σακούλας |
| Επισημαίνω: | Ψηλό φίλτρο σάκων παλμού αεριωθούμενου,Φίλτρο σάκων αεριωθούμενου παλμού εργοστασίου τσιμέντου,Συλλέκτης βιομηχανικής σκόνης με παλμούς |
||
Περιγραφή προϊόντων
Σημερινός συλλέκτης σκόνης για εργοστάσια τσιμέντου
Αρχή λειτουργίας:
1Αρχή φιλτραρίσματος: Το αέριο που είναι γεμάτο σκόνη εισέρχεται από την είσοδο αέρα.μερικά μεγάλα σωματίδια σκόνης στο αέριο διαχωρίζονται από την αδράνεια και τη βαρύτητα και πέφτουν απευθείας στον πυθμένα της στάχτηςΜετά τη διέλευση από την θήκη στάχτης, το αέριο που φορτώθηκε με σκόνη εισέρχεται στην περιοχή διήθησης της σακούλας φίλτρου του μεσαίου σώματος του κιβωτίου.και η σκόνη διατηρείται στην εξωτερική επιφάνεια της σακούλας φίλτρουΤο καθαρισμένο αέριο εισέρχεται στο σώμα του άνω κιβωτίου μέσω της θύρας του σακουλιού φίλτρου και αποβάλλεται από την έξοδο αέρα.
2Αρχή καθαρισμού σκόνης: Καθώς ο χρόνος φιλτραρίσματος αυξάνεται, το στρώμα σκόνης στην σακούλα φίλτρου συνεχίζει να συσσωρεύεται και η αντίσταση του εξοπλισμού απομάκρυνσης σκόνης συνεχίζει να αυξάνεται.Όταν η αντίσταση του εξοπλισμού αυξηθεί στην καθορισμένη τιμήΠρώτα, μια βαλβίδα ανύψωσης θα κλείσει για να διακόψει τη ροή του αέρα διήθησης και στη συνέχεια η βαλβίδα ηλεκτρομαγνητικού παλμού θα ανοίξει.Ο συμπιεσμένος αέρας επεκτείνεται γρήγορα στο πάνω σώμα του κουτιού σε πολύ σύντομο χρονικό διάστημα και τρέχει στο σακούλι φίλτρου, προκαλώντας την διεύρυνση, παραμόρφωση και δονήσεις της σακούλας φίλτρου.η σκόνη που είναι προσκολλημένη στην εξωτερική επιφάνεια της σακούλας φίλτρου ξεφλουδίζεται και πέφτει στο στάχτηΜετά την ολοκλήρωση του καθαρισμού σκόνης, η βαλβίδα ηλεκτρομαγνητικού παλμού κλείνει, η βαλβίδα ανύψωσης ανοίγει και ο θάλαμος επαναλαμβάνει την κατάσταση διήθησης.και ένας κύκλος καθαρισμού ξεκινά από τον πρώτο καθαρισμό στον επόμενο καθαρισμό.
3Συλλογή σκόνης: Η σκόνη που συλλαμβάνεται από τη διήθηση και τον καθαρισμό πέφτει στο στάχτη και στη συνέχεια αποβάλλεται από το στάχτη.
Προδιαγραφή του συλλέκτη σκόνης του φίλτρου σακούλας:
|
Άρθρα |
ΤΤ168-5 |
ΤΤ168-6 |
ΤΤ168-7 |
ΤΤ168-8 |
ΤΤ168-9 |
|
Όγκος αέρα ((10^4 m3/h) |
9.6~12.0 |
11.52~14.4 |
13.44~16.8 |
15.36~19.2 |
17.28~21.6 |
|
Συνολική επιφάνεια φίλτρου ((m2) |
2000 |
2400 |
2800 |
3200 |
3600 |
|
Γ.Δ. (t) |
50 |
58 |
62 |
78 |
86 |
|
Δικαστήριο |
5 |
6 |
7 |
8 |
9 |
|
Φίλτρο Qty. |
840 |
1008 |
1176 |
1344 |
1512 |
|
Αντίσταση ((Pa) |
1200-1600 |
||||
|
Κατανάλωση αέρα (m3/min) |
2-4 |
||||
|
Πυκνότητα εκφόρτωσης (mg/N m3) |
≤ 50 |
||||
|
Πίεση |
0.2-0.4 |
||||
